DevOps Projekt 5: Containerisierung der Microservices Anwendung und es auf AWS-EC2-Instanz ausführen

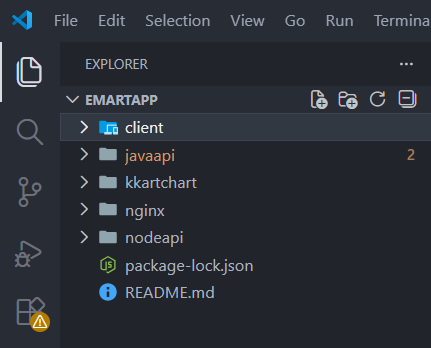

• Source Code klonen & in VS Code öffnen
• Source Code in VS Code öffnen

1) Wo wird der Dockerfile erstellt?

Öffne den Ordner client/ und lege dort den Dockerfile an (z.B. client/Dockerfile) sowie deine nginx.conf im selben Ordner.

• Stage 1 – Frontend Build (Node.js): Ziel: Angular/Frontend wird gebaut und am Ende liegt ein statischer "dist/" Ordner vor
  Nutzt Node 14 Image von Hub, um npm installieren.
  FROM node:14 AS web-build
  Setzt das Arbeitsverzeichnis im Container für alle folgenden Befehle.
  WORKDIR /usr/src/app
  Kopiert den kompletten Inhalt (Build-Kontext) in /usr/src/app/client.
  COPY ./ ./client
  Installiert Abhängigkeiten und baut die Production-Version in dist/.
  RUN cd client && npm install && npm run build --prod
• Stage 2 – Runtime (Nginx): Ziel: Nur die gebauten statischen Dateien werden in ein Nginx-Image kopiert.
  Nutzt Nginx Images von Hub, damit Nginx die gebauten statischen Dateien ausliefert.
  FROM nginx:latest
  Kopiert das Build-Resultat aus Stage 1 ("dist/client/") nach Nginx Webroot
  COPY --from=web-build /usr/src/app/client/dist/client/ /usr/share/nginx/html
  Ersetzt die Default-Nginx-Config durch deine eigene (Routing/Proxy/SPA-Fallback).
  COPY nginx.conf /etc/nginx/conf.d/default.conf
  Dokumentiert den Port,.
  EXPOSE 4200

• Server Block – Grundkonfiguration des Nginx Webservers
  Definiert einen virtuellen Nginx-Server, der die Angular-Frontend-Anwendung ausliefert.
  server {

  Nginx hört auf Port 4200 für eingehende HTTP-Anfragen (IPv4).
  listen 4200;
  Aktiviert den gleichen Port für IPv6-Verbindungen.
  listen [::]:4200;
  Definiert den Servernamen – hier lokal, da der Zugriff container-intern oder per Port-Mapping erfolgt.
  server_name localhost;

  Angular Haupt-Location für alle Requests an die Root-URL (/).
  location / {
  Gibt das Verzeichnis an, aus dem Nginx statische Dateien ausliefert (Angular Build Output).
  root /usr/share/nginx/html;
  Legt die Standard-Dateien fest, die bei einem Verzeichnisaufruf geladen werden.
  index index.html index.htm;
}

  Definiert eine Fehlerseite für Serverfehler (HTTP 500–504).
  error_page 500 502 503 504 /50x.html;
  Liefert die Fehlerseite aus dem gleichen statischen Webroot-Verzeichnis aus.
  location = /50x.html {
root /usr/share/nginx/html;
}

  Schließt den Server-Block ab.
  }

Wichtige Hinweise :
• Wenn Nginx in nginx.conf auf 80 lauscht (Standard), dann ist EXPOSE 4200 nicht nötig – oder passt listen 4200; in der Config an.
• Der Pfad dist/client/ hängt vom Angular-Projektnamen ab. Falls Projekt anders heißt, muss der Ordnername im COPY --from=... angepasst werden.

Ziel: Den NodeJS Backend-Service als Docker-Image bauen und als Container auf Port 5000 starten. Das Dockerfile nutzt ein Multi-Stage Build, damit Abhängigkeiten sauber installiert und anschließend in ein Runtime-Image übernommen werden. Öffne den Ordner nodeapi/ und lege dort den Dockerfile an (z.B. nodeapi/Dockerfile)

Multi-Stage Dockerfile (NodeJS Backend)

• Stage 1 – Build (Dependencies installieren)
  Nutzt für Build-Stage mit Node 14 Image von Hub. Hier werden Abhängigkeiten installiert, damit die Runtime später sofort starten kann.
  FROM node:14 AS nodeapi-build
  Setzt das Arbeitsverzeichnis im Container für die folgenden Befehle.
  WORKDIR /usr/src/app
  Kopiert den Projektinhalt in den Ordner /usr/src/app/nodeapi.
  COPY ./ ./nodeapi/
  Wechselt in das NodeAPI-Verzeichnis und installiert alle npm Abhängigkeiten (node_modules wird erstellt).
  RUN cd nodeapi && npm install
• Stage 2 – Runtime (Service starten)
  Nutzt erneut Node 14 als Runtime-Image (hier läuft später der Service). Diese Stage enthält nur das, was wirklich zum Starten benötigt wird.
  FROM node:14
  Setzt das Arbeitsverzeichnis für den Runtime-Container.
  WORKDIR /usr/src/app/
  Kopiert den kompletten Output aus der Build-Stage (inkl. installierter Dependencies) in die Runtime-Stage.
  COPY --from=nodeapi-build /usr/src/app/nodeapi/ ./
  Debug/Check: Listet Dateien im Container (hilft beim Troubleshooting während der Entwicklung).
  RUN ls
  Dokumentiert den Port, auf dem die NodeAPI im Container läuft (hier: 5000).
  EXPOSE 5000
  Startet den Service mit npm start. Der Befehl wechselt vorher ins App-Verzeichnis, damit das Start-Script korrekt ausgeführt wird.
  CMD ["/bin/sh", "-c", "cd /usr/src/app/ && npm start"]


Ziel: Den Java Backend-Service (BooksAPI) als Docker-Image bauen und als Container auf Port 9000 starten. Das Dockerfile nutzt ein Multi-Stage Build: Stage 1 baut das JAR mit Maven, Stage 2 startet nur das fertige Artefakt. Öffne den Ordner javaapi/ und lege dort den Dockerfile an (z.B. javaapi/Dockerfile)

Multi-Stage Dockerfile (Java Backend)

• Stage 1 – Build (Maven Build im Container)
  Build-Stage basiert auf OpenJDK 8. Diese Stage wird nur genutzt, um das Java-Projekt zu kompilieren.
  FROM openjdk:8 AS BUILD_IMAGE
  Setzt das Arbeitsverzeichnis für alle folgenden Befehle.
  WORKDIR /usr/src/app/
  Aktualisiert Paketlisten und installiert Maven direkt im Build-Container, damit das Projekt gebaut werden kann.
  RUN apt update && apt install maven -y
  Kopiert den kompletten Quellcode in den Container (Build-Kontext).
  COPY ./ /usr/src/app/
  Baut das Projekt und erzeugt ein JAR im target/-Ordner. -DskipTests überspringt Tests, um den Build schneller zu machen (für CI/Prod kann man Tests separat laufen lassen).
  RUN mvn install -DskipTests
• Stage 2 – Runtime (nur JAR ausführen)
  Runtime-Stage: erneut OpenJDK 8, aber ohne Maven/Build-Tools. Dadurch ist das Image schlanker und enthält nur das Nötigste zum Start.
  FROM openjdk:8
  Arbeitsverzeichnis im Runtime-Container.
  WORKDIR /usr/src/app/
  Kopiert nur das fertige Build-Artefakt (JAR) aus der Build-Stage in die Runtime-Stage. Das reduziert Image-Größe und macht den Container sicherer.
  COPY --from=BUILD_IMAGE /usr/src/app/target/book-work-0.0.1-SNAPSHOT.jar ./book-work-0.0.1.jar
  Dokumentiert den Port, auf dem die BooksAPI im Container erreichbar ist (9000).
  EXPOSE 9000
  Startet die Anwendung direkt per Java. -jar führt das JAR als ausführbare Spring/Java-App aus.
  ENTRYPOINT ["java","-jar","book-work-0.0.1.jar"]

Warum Multi-Stage?
Maven und Build-Abhängigkeiten bleiben in Stage 1 und landen nicht in der Runtime. Ergebnis: kleineres Image, schnellerer Start und weniger Angriffsfläche.

Für das API Gateway nutzen wir bewusst das offizielle Nginx Image von Docker Hub. Wir bauen hier kein eigenes Nginx „from scratch“, sondern überschreiben nur die Standard-Konfiguration.

Vorgehen: Wir legen im Projekt einen Ordner nginx/ an und speichern darin eine Datei default.conf. Diese Datei wird später in den Container nach /etc/nginx/conf.d/default.conf kopiert und ersetzt damit die Default-Nginx-Konfiguration.

Warum so?
Nginx ist bereits fertig optimiert. Wir müssen nur Routing/Reverse-Proxy Regeln definieren. Das spart Zeit, ist stabil und entspricht Best Practices.

default.conf (Gateway Routing)

Diese Konfiguration macht Nginx zum zentralen Einstiegspunkt: / → Frontend (client:4200), /api → NodeJS API (api:5000), /webapi → BooksAPI Java (webapi:9000).

upstream client {
    server client:4200;
}

upstream api {
    server api:5000;
}

upstream webapi {
    server webapi:9000;
}

server {
    listen 80;

    location / {
        proxy_set_header Host $host;                       # Original Host Header weitergeben
        proxy_set_header X-Real-IP $remote_addr;           # echte Client-IP
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;  # Proxy-Kette
        proxy_set_header X-Forwarded-Proto $scheme;        # http/https Info

        proxy_http_version 1.1;                            # wichtig für moderne Web-Apps
        proxy_set_header Upgrade $http_upgrade;            # WebSocket Upgrade
        proxy_set_header Connection "upgrade";             # WebSocket Connection Header

        proxy_pass http://client/;                         # / → Angular Client
    }

    location /api {
        proxy_pass http://api:5000;                        # /api → NodeJS API
    }

    location /webapi {
        proxy_pass http://webapi:9000;                     # /webapi → Java BooksAPI
    }
}

3) Kurze Erklärung: Was passiert im Traffic?

• Browser → Nginx Gateway (Port 80)
• / wird an client weitergeleitet (Angular UI)
• /api wird an api weitergeleitet (NodeJS Backend)
• /webapi wird an webapi weitergeleitet (Java BooksAPI)

Wichtig:
Die Namen client, api und webapi sind Service-Namen aus Docker Compose. Docker DNS löst diese automatisch im internen Netzwerk auf – dadurch brauchen wir keine IPs.

Mit Docker Compose starte ich die komplette EMart-Microservices-Anwendung mit einem Befehl. Compose übernimmt dabei:

• Orchestrierung mehrerer Container (Start/Stop/Restart)
• Netzwerk zwischen Services (DNS über Service-Namen wie api, client)
• Abhängigkeiten über depends_on (Start-Reihenfolge)
• Ports für Zugriff vom Host (z.B. 80, 4200, 5000)

Services im Überblick

Client (Angular)      → http://localhost:4200
API (NodeJS + Mongo)  → http://localhost:5000
BooksAPI (Java + MySQL) → http://localhost:9000
API Gateway (Nginx)   → http://localhost:80  (Entry Point)
MongoDB               → localhost:27017
MySQL                 → localhost:3306

Architektur (Compose-Flow)

compose.yaml (dein aktuelles Setup)

Hinweis: depends_on steuert nur die Start-Reihenfolge, nicht ob die DB schon „ready“ ist. Für produktionsnahe Setups nutzt man oft zusätzlich Healthchecks/Wait-Skripte.

Docker Compose – Microservices Setup (EMart)

version: "3.8" # Docker Compose Version

services:

  client:
    build:
      context: ./client # Dockerfile für Angular Client (Nginx)
    ports:
      - "4200:4200" # Frontend Zugriff im Browser
    container_name: client
    depends_on:
      - api # Client benötigt Node API
      - webapi # Client benötigt Java API

  api:
    build:
      context: ./nodeapi # Dockerfile für NodeJS Backend
    ports:
      - "5000:5000" # Node API Port
    restart: always # Container startet automatisch neu
    container_name: api
    depends_on:
      - nginx # API wird über API Gateway erreicht
      - emongo # Node API nutzt MongoDB

  webapi:
    build:
      context: ./javaapi # Dockerfile für Java Backend
    ports:
      - "9000:9000" # Java API Port
    restart: always
    container_name: webapi
    depends_on:
      - emartdb # Java API nutzt MySQL

  nginx:
    image: nginx:latest # Offizielles Nginx Image (API Gateway)
    container_name: nginx
    restart: always
    volumes:
      - "./nginx/default.conf:/etc/nginx/conf.d/default.conf" # Routing & Reverse Proxy Config
    ports:
      - "80:80" # Zentrale Entry-URL für Benutzer

  emongo:
    image: mongo:4 # Offizielles MongoDB Image
    container_name: emongo
    environment:
      - MONGO_INITDB_DATABASE=epoc # Initiale MongoDB Datenbank
    ports:
      - "27017:27017" # MongoDB Port

  emartdb:
    image: mysql:8.0.33 # MySQL Image für Books API
    container_name: emartdb
    ports:
      - "3306:3306" # MySQL Standard Port
    environment:
      - MYSQL_ROOT_PASSWORD=emartdbpass # Root Passwort
      - MYSQL_DATABASE=books # Datenbank für Java API


Nur der API Gateway (Nginx) nutzt ein Volume, da die Routing-Logik über eine externe default.conf gesteuert wird. So kann das Routing angepasst werden, ohne das Docker Image neu zu bauen.

Ergebnis:
Der Benutzer nutzt http://localhost als einzigen Einstiegspunkt. Nginx routet intern per Docker DNS zu client, api und webapi, während MongoDB und MySQL als Daten-Layer dienen.

- Ziel:

In diesem Schritt wird die EMart Microservices-Anwendung auf AWS EC2 Instanzen betrieben. Die Anwendung ist bereits vollständig containerisiert (Dockerfiles + Docker Compose) und wird nun unverändert auf Cloud-Infrastruktur ausgeführt.

- Architektur:

User
 ↓
EC2 Instance (Docker Host)
 ↓
Docker Compose
 ├─ Nginx API Gateway
 ├─ Angular Client
 ├─ NodeJS API + MongoDB
 └─ Java Books API + MySQL


• Eine EC2 fungiert als Docker Host
• Alle Services laufen isoliert als Container
• Kommunikation erfolgt über Docker-Netzwerk (Service-Namen)

- Deployment der Microservices-Anwendung auf EC2 (Docker)

1. EC2 Instance erstellen
   Ubuntu EC2 mit Key Pair, Security Group und Storage konfigurieren.
   • Inbound Rules: SSH (22) → My IP
   • Inbound Rules: HTTP (80) → My IP
   • Storage: 20 GiB
   Verbindung zur EC2 über Git Bash via SSH (Public IP).
2. Docker Engine & Docker Compose installieren
   Installation von Docker und Docker Compose auf der EC2 (Docker Host).
3. Projekt-Repository klonen
   Repository klonen und in das Projektverzeichnis wechseln, das die docker-compose.yml enthält.
4. Docker Images bauen
   Alle Images der Microservices-Anwendung werden lokal gebaut.

   docker compose build

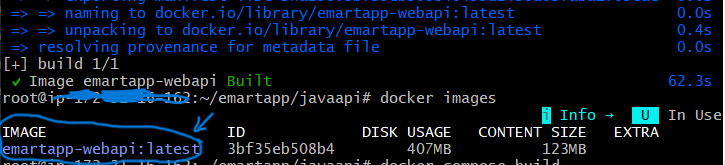

Troubleshooting – Docker Build Fehler

Während des Builds der Java-Books-API trat ein Fehler beim Erstellen des Docker-Images auf.

Problem:

failed to resolve source metadata for docker.io/library/openjdk:8
docker.io/library/openjdk:8: not found

Ursache: Das Image openjdk:8 ist auf Docker Hub nicht mehr verfügbar und wird nicht mehr gepflegt.

Lösung:

• openjdk:8 → eclipse-temurin:8-jdk (Build Stage)
• openjdk:8 → eclipse-temurin:8-jre (Runtime Stage)

Ergebnis:
Der Build läuft wieder stabil mit einem gepflegten, sicheren und modernen Base-Image.

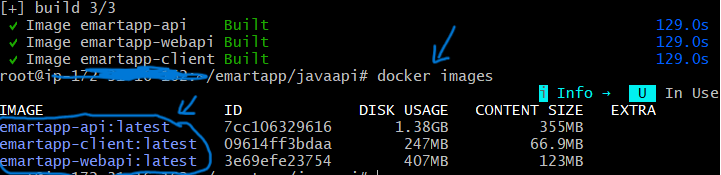

5. Docker Images prüfen
   Kontrolle, ob alle Images erfolgreich erstellt wurden.

   docker images

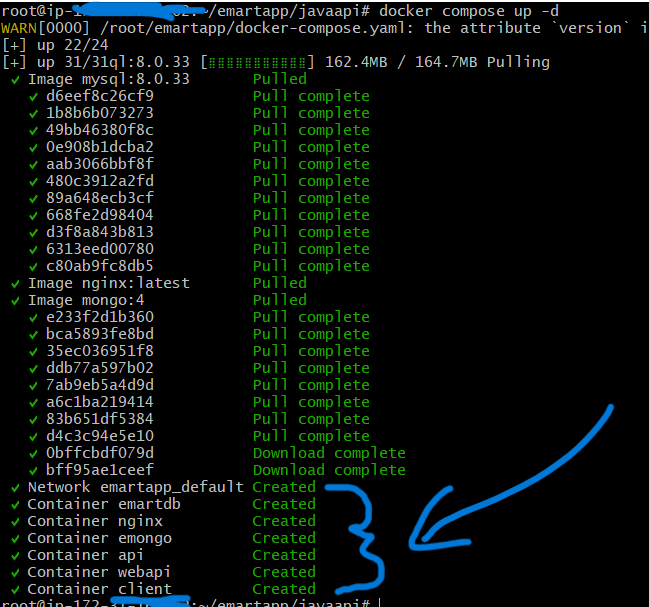

6. Container starten
   Start aller Container im Hintergrund.

   docker compose up -d

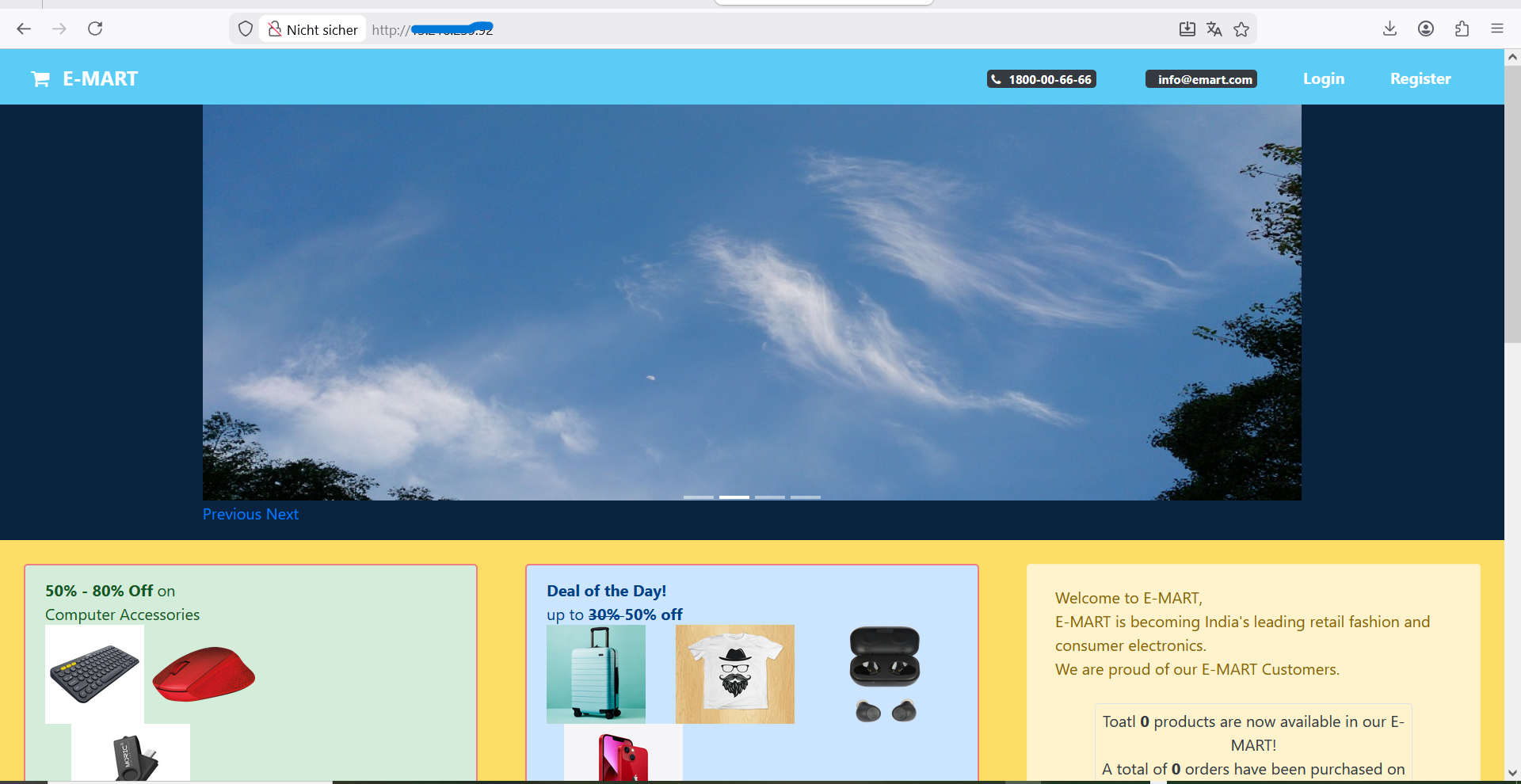

7. Zugriff auf die Anwendung
   Zugriff über den Browser auf den Nginx API Gateway.

   http://<EC2_PUBLIC_IP>:80
